石灰厂家丨石灰生产中的质量控制要点是什么？

石灰生产的质量控制贯穿于原料选择、煅烧过程、成品处理等各个环节，需通过科学检测手段与严格工艺管理确保石灰质量稳定达标。以下是石灰厂家生产中关键的质量控制要点：

一、原料质量控制

石灰生产的核心原料是石灰石（主要成分为碳酸钙，CaCO₃），其质量直接影响最终产品的品质。

化学成分分析

CaCO₃含量：需≥90%，以确保煅烧后氧化钙（CaO）含量达标。低含量会导致石灰活性低、杂质多。

杂质控制：严格限制SiO₂、Al₂O₃、Fe₂O₃等酸性氧化物含量（一般要求SiO₂≤2%），避免煅烧后形成难熔化合物，降低石灰活性。

有害元素检测：控制MgO含量（通常≤3%），防止石灰在应用中产生体积膨胀问题；硫、磷等元素需低于行业标准，避免影响下游产品质量。

物理性质要求

粒度控制：根据煅烧设备调整粒度分布。例如，回转窑要求石灰石粒径为10-50mm，竖窑则需20-80mm，以确保煅烧均匀性。

水分管理：原料含水率需≤1%，过高的水分会增加煅烧能耗并导致结块。

二、煅烧过程控制

煅烧是石灰生产的核心环节，需通过精准控制温度、时间和气氛实现碳酸钙的完全分解。

煅烧温度与时间

温度控制：理想煅烧温度为900-1100℃。温度过低（<850℃）会导致分解不完全，残留CaCO₃；温度过高（>1200℃）可能引发过烧，使石灰晶粒粗大、活性降低。

时间优化：根据石灰石粒径和设备类型调整煅烧时间。例如，回转窑中10-30mm粒径的石灰石需煅烧1-2小时，竖窑中20-80mm粒径需2-4小时。

气氛控制

燃料选择：采用清洁燃料（如天然气、电炉）可减少杂质引入，避免硫、磷等有害元素污染石灰。

空气供给：确保燃烧充分，避免局部还原气氛导致石灰中残留未氧化的碳。

设备运行监控

回转窑：需控制转速（0.5-2r/min）和窑内物料填充率（10-15%），确保物料受热均匀。

竖窑：需定期检查布料均匀性，避免偏烧现象。

三、成品质量控制

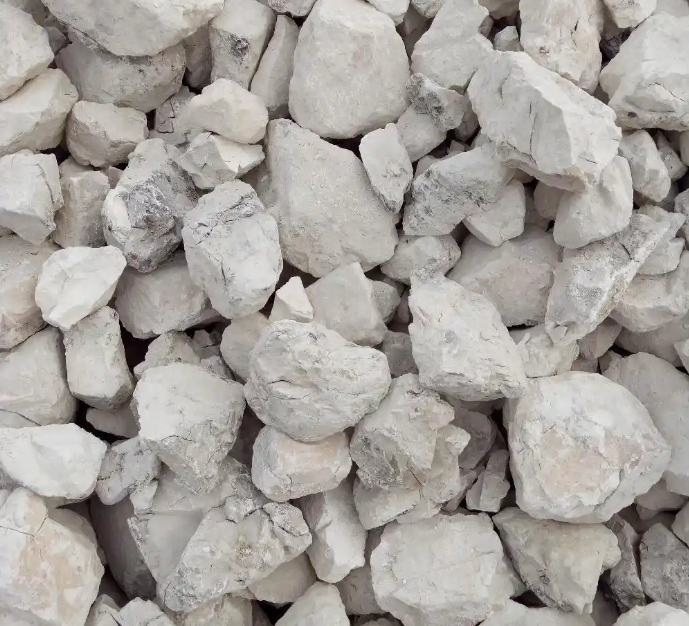

煅烧后的石灰需经过冷却、筛分和检测，确保符合质量标准。

冷却与筛分

冷却方式：采用间接冷却或急冷工艺，防止石灰在高温下与CO₂反应重新生成CaCO₃。

粒度分级：通过振动筛分出不同粒径产品（如0-3mm、3-15mm、15-50mm），满足不同用户需求。

质量检测

活性度检测：采用盐酸滴定法（4mol/L HCl）测定石灰的活性度，要求≥300ml（4分钟内），确保其与酸性物质反应迅速。

化学成分分析：检测CaO含量（需≥85%）、MgO含量（≤3%）、SiO₂含量（≤2%）等指标。

物理性能检测：包括体积密度（1.5-2.0g/cm³）、比表面积（≥10m²/g）等，反映石灰的孔隙结构和反应活性。

四、过程监控与记录

实时监测：在煅烧过程中，需持续监测温度、压力、气体成分等参数，确保工艺条件稳定。

批次记录：建立完善的生产记录系统，追溯每批次石灰的原料来源、煅烧参数和检测结果，便于质量追溯和改进。

五、常见质量问题及改进措施

生烧（欠烧）

原因：煅烧温度不足或时间过短。

改进：提高煅烧温度或延长煅烧时间，确保CaCO₃完全分解。

过烧

原因：煅烧温度过高或时间过长。

改进：降低煅烧温度或缩短煅烧时间，避免石灰晶粒粗大。

杂质超标

原因：原料中SiO₂、MgO等杂质含量过高。

改进：更换优质石灰石原料，加强原料预处理。

活性度不足

原因：煅烧温度过高或冷却速度过慢。

改进：优化煅烧工艺，采用急冷技术，提高石灰的孔隙率和比表面积。

石灰厂家的生产质量控制需从原料选择、煅烧工艺到成品检测全流程把控。通过科学的质量检测手段（如化学分析、活性度测试）和严格的工艺管理，可确保石灰产品符合行业标准，满足冶金、化工、建筑等领域的应用需求。同时，持续优化生产参数和设备维护，有助于提高生产效率、降低能耗，提升企业竞争力。
